近来随着线型照明的盛行，低压照明产品的应用越来越广泛。可是对于很多灯饰经销商甚至好多老电工来说，在低压产品供电布线时总是会碰见很多误区。基于此，小嘉童鞋特将平时所遇做个全面整理，供各位客户朋友们参考借鉴！

一、灯具自身传输压降问题：

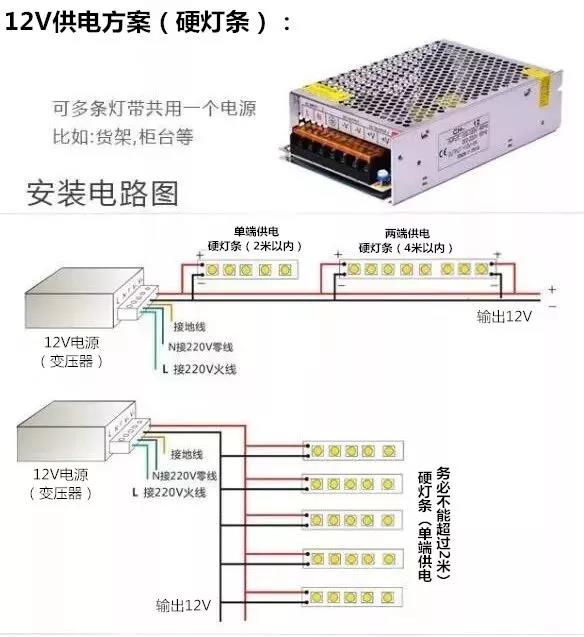

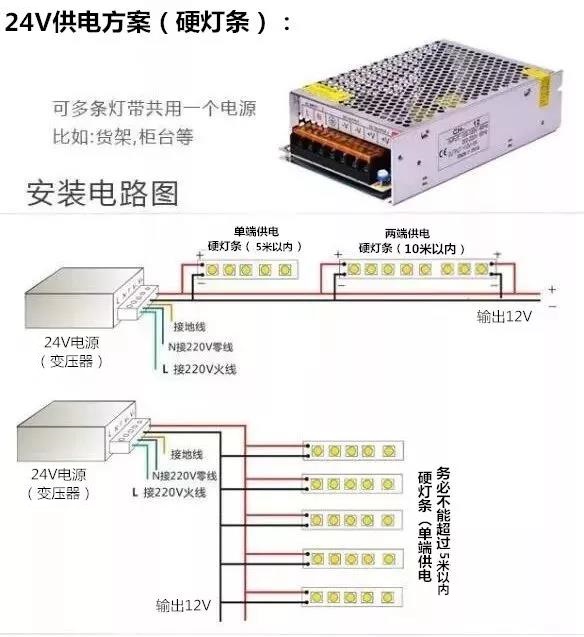

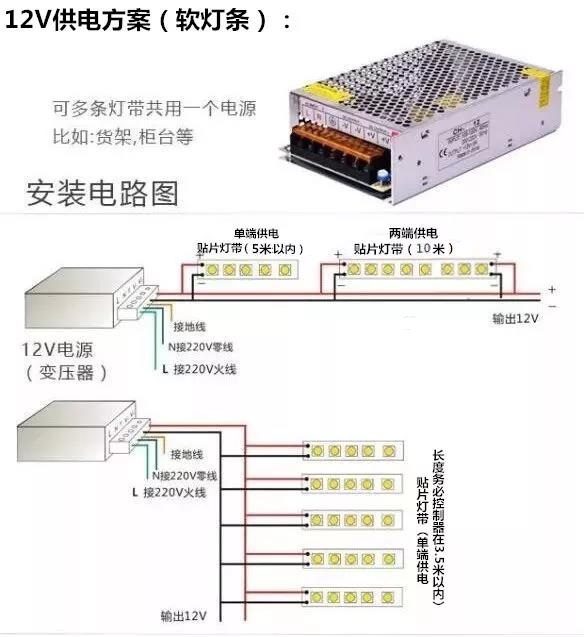

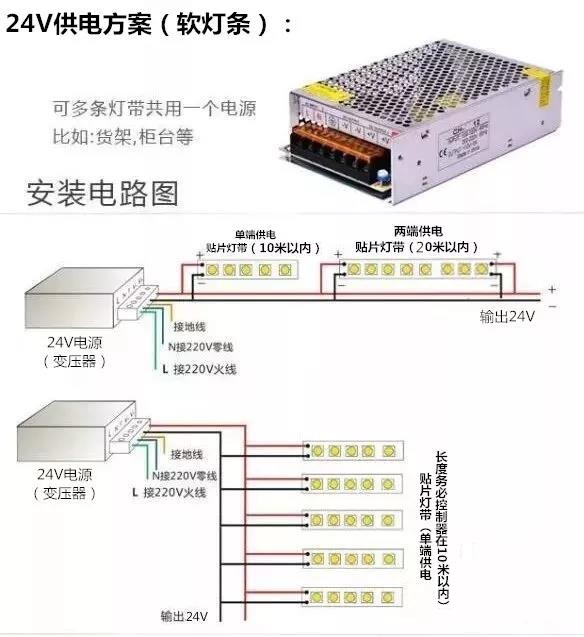

　　和高压产品不同，低压产品的电流传输都是直接通过线路板完成的。因此，在传输过程中线路板本身也会产生压降，比方12V的电压在传输几米后可能会降低到11V、10V……，所以根据线路板的沉铜量不同，线路板的电阻率也不一样，导致无压降的有效传输距离也不一样。具体各种低压产品的有效无压降传输距离及供电示意图如下：

　　当然，除了以上常规的软灯条、硬灯条，我们还有一些使用材料更好的能够更长距离无压降传输的24V软灯条，比方10米无压降的软灯条；20米无压降的恒压软灯条等。

二、低压导线负载承担的核算方式：

　　学过初中物流的都知道，P（功率）=U（电压）*I（电流）。在电流传输过程中，因为电源电压较小而负载功率较大，电流必然很大，而线截面过小就引起线损过大，电压降也就大，这样会造成灯具亮度不够同时导线发热烧线现象，此时宜加大线径(线截面)。

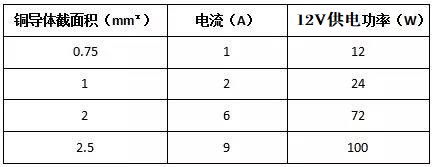

　　供电主线导体截面积（线截面）由负载总功率及供电主线长度决定，要求供电主线长度≦5M。各种负载功率情况下对应供电主线导体横截面积参照下表：

        拿12V电压供电的举个例子，比方带12V100W负载，就需要用到一条2.5平方铜线；如果带12V200W负载，就需要用到两条2.5平方铜线。

三、电源配置方式：

　　很多低压灯具安装师傅存在一个误区，以为低压产品不能一条带的很长，是不是就一定得用好多个开关电源。这种理解是错误的。电源的使用与低压线型照明的传输距离长短无关，只要所带的总负载不超过电源功率即可。比如10条长度为3米的软灯条，总功率为：10条*3米*15米/瓦=450瓦。那么用一个功率超过450瓦的电源即可全部带动。

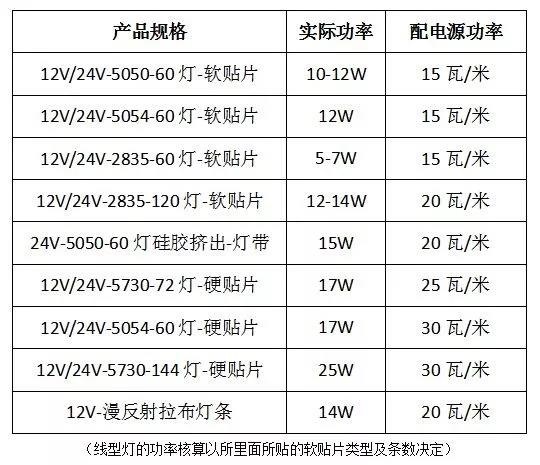

　　另外，电源在使用过程中，要考虑到自身功率荷载，因此要留有盈余，一般建议按所标功率的80%进行使用。具体各低压产品配电源时功率核算如下表：

本文作者嘉盛照明钱总，原文出处：https://mp.weixin.qq.com/s/sYvv7n93Jyek5Y0I4P9e2w，本文对图片略有修改，以适合佳安产品
