10A调光器

更新：2018/8/31 10:50:58 点击：

品牌： JEAN
型号： JK40TD10A

产品介绍

JK40TD10A调压器是利用脉宽调制(PWM)方式，通过改变输出方波的占空比使负载上的平均电流功率从0到100％变化、从而改变负载电压、灯光亮度、电机速度，实现调压/调光/调速。它的优点是电源的利用率能得到充分利用，电路的效率高。例如：当输出为50％的方波时，脉宽调制(PWM)电路输出能量功率也为50％，即几乎所有的能量都转换给负载。

常见的电阻降压调速时，要使负载获得电源最大50％的功率，电源必须提供71％以上的输出功率，这其中21％消耗在电阻的压降及热耗上。大布部分能量在电阻上被消耗掉了，剩下才是输出的能量，转换效率非常低。

JK40TD10A调压器采用脉宽调制(PWM)方式，热耗极小，用作调速时可以使负载在工作时得到几乎满电源电压，这样有利于使电机产生更大的力矩。

脉宽调制的全称为：Pulse WidthModulator，简称PWM，由于它的特殊性能，常被用于直流负载回路中，灯具调光或直流电动机调速。JK40TD10A调压器就是利用脉宽调制(PWM)原理制作的马达调速器，PWM调速器已经在工业直流电机调速、工业传送带调速、灯光照明调光、计算机电源散热、直流电扇、电磁调速电动机的速度控制、汽车暖风机、有刷电机调速、永磁电机调速、汽车冷却风机调速、汽车风机调速、管道排风机调速、跑步机调速、生产线传送带调速、电扇调速、直流马达调速、有刷电机调速、垂直电机升降、儿童电车调速等行业得到广泛应用。

可以制作各种稳压电源；例如，输入12V，输出1.6-10V；输入24V，输出1.6-22V；输入36V，输出1.6-34V可调。作为不怕短路的恒流维修实验电源，带短路保护，电压稳定，纹波极小，做试验电源比市场那些成品电源好很多；

可以做大功率LED恒压恒流驱动板；可以做风力发电机，太阳能电池板的调压稳压，充电用；

用作锂电池做恒压充电器4.2V、8.4V、12.6V、12V、24V电瓶充电、镍镉镍氢电池（电池组）充电；

可以使用车载电池12v或24v或36v转换为5v或者19V，给手机充电或者给笔记本供电，效果很好；

本调压器输入电压范围较宽，可以是直流5V-40V，最低起调电压是1.8V，输出功率可以是0.1W-400W。注意不能调节到输入电压以上的电压！输入正负极禁止接反！

一、技术参数		二、功能特点
1、供电电压：DC5V-DC40V		1、军用大功率功放管和贴片元件，大尺寸散热片，适合长期工作。
2、连接方式：共阴		2、自带散热器，有短路保护功能，外部短路或者过流不会损坏。
3、模块尺寸：长67×宽86×高30mm		3、三个单元模块并联工作，任一模块损坏，功率降低，不影响工作。
4、重量：86g		4、恒压输出，超出负载范围可连接信号放大器，无限扩展功率。
5、输出电流： <10A		5、输出是纯正的直流，高效率适用于感性、容性、阻性负载。
6、输出功率：0.1W～400W		6、ABS工程塑料，经典外形设计

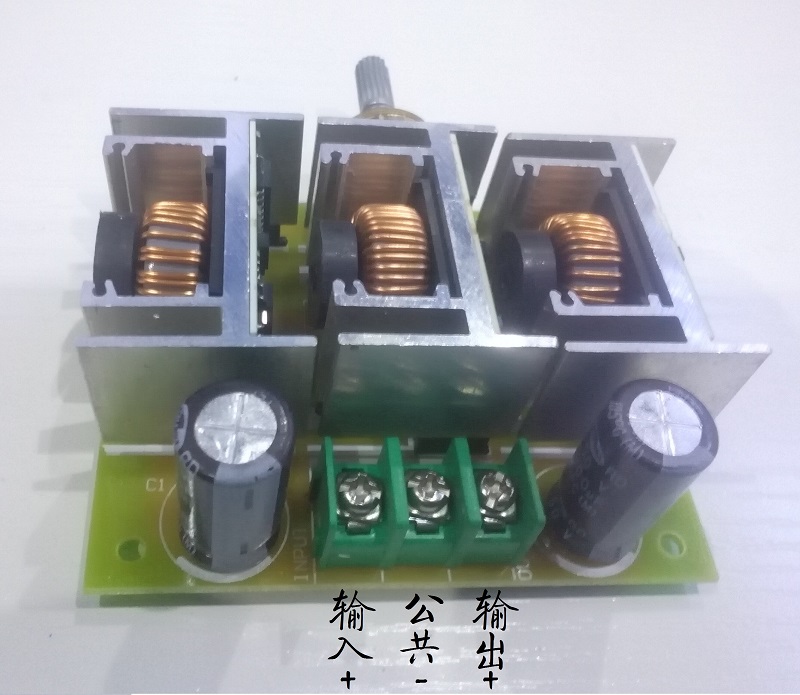

三、接线说明 四、内部模块图

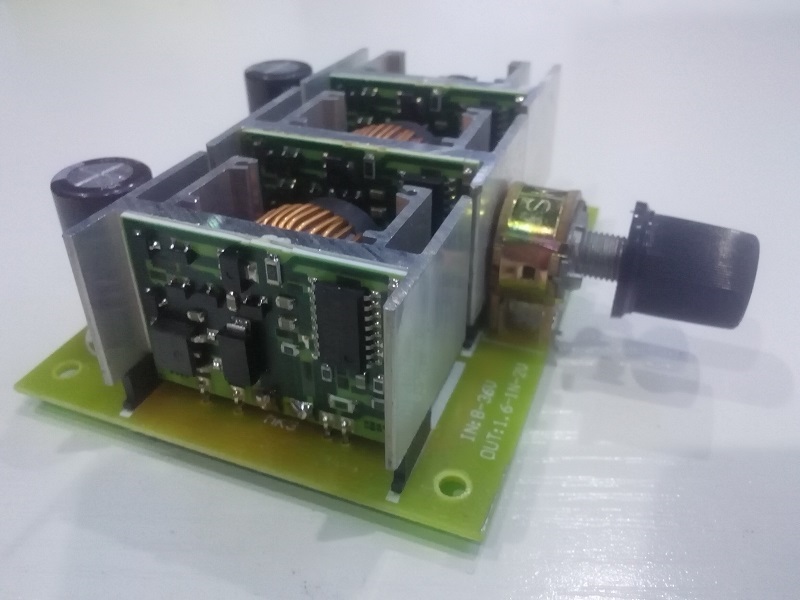

端子接线说明三个独立模块并联输出，任何一个损坏不影响使用

五、操作说明

先连接负载线，再接电源线；上电前确保连接线之间无短路现象。采用旋转电位器控制，顺时针向右旋转时，亮度逐渐变亮，最右边时，亮度最大；旋钮逆时针向左旋转时，亮度逐渐变暗，旋到最左边时，灯关闭。

六、故障分析和解决办法

故障现象	原因分析	解决办法
LED灯不亮	输入电源有问题	检查接到调光器输入的开关电源
	电源或者调光器正负线接反	此调光器是共阳极，改正过来
	LED灯不亮，不能调节亮度	更换LED灯。注意恒流供电的LED灯不能使用此设备调光！
前后LED亮度不匀	电源到控制器的线太长或太细	缩短电源到控制器的距离，且按照额定电流加粗电源线径。
	控制器到灯的输出线太长或太细	缩短控制器到LED灯的距离，根据LED灯有多少加粗线径。按LED标准长度连接
	控制器负荷过大	减少LED灯，使总负载小于额定功率，或者增加放大器
LED灯闪烁	调节到微弱亮度时，灯光闪烁。	系直流电源纹波太大，请更换直流电源
电位器调节范围窄	输入的直流电压偏低	因为本调压器输入电压范围较宽，所以用作5V或者12V调节时电位器旋转一点点就可以调节很多电压，如果实在觉得不方便可以把电位器更换为5K或者2.7K。
使用万用表测试输出电压不变化	数字表内阻很大，调光器输出接近于空载，无法测量输出电压。	将调光器连接负载，然后再把万用表表笔并联在输出端子上，调节旋钮，观察输出电压会随着调节线性变化。如果没有合适负载，可在调光器输出两端接任意10欧姆～500欧姆，功率不小于3瓦的电阻测试。
