30A调光器

更新：2018/8/31 10:04:22 点击：

品牌： JEAN
型号： JK24TD30A

产品介绍

JK24TD30A调压器是利用脉宽调制(PWM)方式，通过改变输出方波的占空比使负载上的平均电流功率从0到100％变化、从而改变负载电压、灯光亮度、电机速度，实现调压/调光/调速。它的优点是电源的利用率能得到充分利用，电路的效率高。例如：当输出为50％的方波时，脉宽调制(PWM)电路输出能量功率也为50％，即几乎所有的能量都转换给负载。

常见的电阻降压调速时，要使负载获得电源最大50％的功率，电源必须提供71％以上的输出功率，这其中21％消耗在电阻的压降及热耗上。大布部分能量在电阻上被消耗掉了，剩下才是输出的能量，转换效率非常低。

JK24TD30A调压器采用脉宽调制(PWM)方式，热耗极小，用作调速时可以使负载在工作时得到几乎满电源电压，这样有利于使电机产生更大的力矩。

脉宽调制的全称为：Pulse Width Modulation，简称PWM，由于它的特殊性能，常被用于直流负载回路中，为灯具调光或直流电动机调速。PWM调速器已经在工业直流电机调速、工业传送带调速、灯光照明调光、计算机电源散热、直流电扇、电磁调速电动机的速度控制、汽车暖风机、有刷电机调速、永磁电机调速、汽车冷却风机调速、汽车风机调速、管道排风机调速、跑步机调速、生产线传送带调速、电扇调速、直流马达调速、有刷电机调速、垂直电机升降、儿童电车调速等行业得到广泛应用。

当输入电压为12V时，使用这款调压器，可以把输出电压从0V线性调节到12V；当输入电压为24V时，使用这款调压器，可以把输出电压从0V线性调节到24V；注意不能调节到12V/24V以上的电压！

一、技术参数		二、功能特点
1、供电电压：DC5V到DC24V自适应		1、0-100%亮度调节，旋钮式无级调光
2、连接方式：共阳		2、调节灯光柔和稳定，无闪烁（电源品质有问题时灯光会闪烁）
3、外型尺寸：65×85×25（mm）		3、PWM数字调光，可消除电流浪涌，使LED使用寿命达到更佳
4、包装重量：90g		4、恒压输出，超出负载范围可连接信号放大器，无限扩展功率。
5、输出电流： <24A/路		5、主要控制单色灯的亮度调节；用恒流电源的LED灯不能调光。
6、输出功率：12V时288W；24V时576W，感性负载请降低到50%使用		6、铝合金外壳，经典外形设计

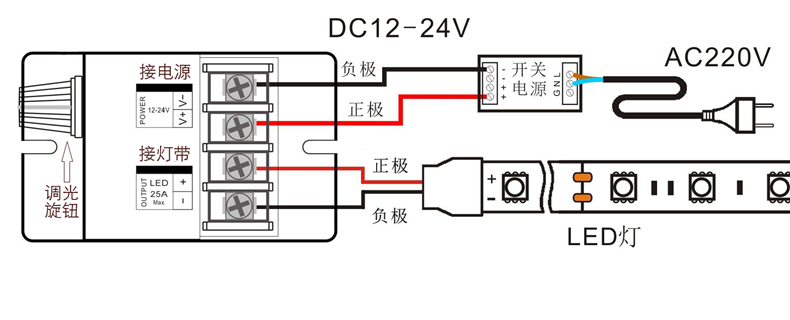

三、接线说明

输出：负正；输入：正负 ;输入正、公共负、输出正

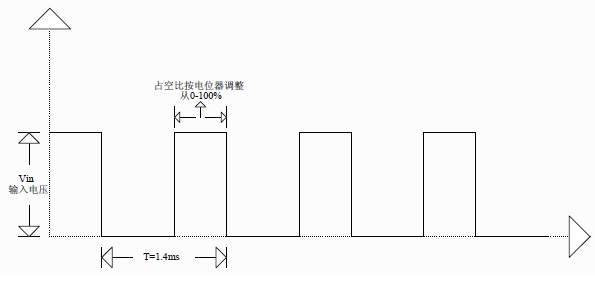

四、输出波形图：JK12TD24A是斩波形调压器，通过调整占空比的方式达到调压的目的。

五、扩容

此款调压器可以调节灯带的亮度，从最暗调节到最亮，只额外消耗1W的功率。每个调压器可以驱动每米60灯的3528灯带60米(24A÷0.4A/米=60米)；或者5050/5730灯带20米(24A÷1.2A/米≈20米)；5V穿孔灯800颗；12V模组400片。当调压器驱动的灯带数量超过这个数时；或者驱动的灯具、电机等负载超过24A（12V时288W；24V时576W）时，可以增加一个中继放大器，将此放大器的R、G、B端短接并联输出，可以增加3528灯带60米(30A÷0.4A/米=75米)；或者5050/5730灯带25米(30A÷1.2A/米=25米)。放大器的数量理论上可以任意增加的，这样当您需要驱动更大负载时，配合更多的放大器使用。

六、操作说明

先连接负载线，再接电源线；上电前确保连接线之间无短路现象。采用旋转电位器控制，顺时针向右旋转时，亮度逐渐变亮，最右边时，亮度最大；旋钮逆时针向左旋转时，亮度逐渐变暗，旋到最左边时，灯关闭。

七、故障分析和解决办法

故障现象	原因分析	解决办法
LED灯不亮	输入电源有问题	检查接到调光器输入的开关电源，正负极不能接反。
	电源或调光器输出正负线接反	请按照面板正负标字接线。
	LED灯不亮，不能调节亮度	更换LED灯。注意恒流供电的LED灯不能使用此设备调光！
前后LED亮度不匀	电源到控制器的线太长或太细	缩短电源到控制器的距离，且按照额定电流加粗电源线径。
	控制器到灯的输出线太长或太细	缩短控制器到LED灯的距离，根据LED灯有多少加粗线径，按LED标准长度连接。
	控制器负荷过大	减少LED灯，使总负载小于额定功率，或增加放大器扩容
LED灯闪烁	调节到微弱亮度时，灯光闪烁。	系直流电源纹波太大，请更换直流电源。
使用万用表测试输出电压不变化	数字表内阻很大，调光器输出接近于空载，无法测量输出电压。	将调光器连接负载，然后再把万用表表笔并联在输出端子上，调节旋钮，观察输出电压会随着调节线性变化。如果没有合适负载，可在调光器输出端子正负两端并联任意10欧姆～500欧姆，功率不小于3瓦的电阻测试。
