四通道放大器/中继器//分控器

产品介绍

概述
高速大电流功率扩展器,适用于PWM控制的LED控制器，能将LED控制器的功率放大，每增加一个扩展器就可以多连接一倍至三倍的LED灯数量，并且可以级联，理论上可以连接无限个功率扩展器。方便不同电压、大功率和小功率的LED灯具统一控制。不论是我司产品或者其他公司的产品，只要是PWM控制，电压合适，都可以使用此系列功率扩展器。，使用高速光藕设计，可以达到极低的延时时间，以保证多台级联时与主机保持同步。

技术参数
工作温度：-20-60 ℃
工作电压：DC5V-24V
信号电压：DC5V-24V
输入信号：PWM调光信号
调光范围：0.1%-100%
净重：310g
毛重：360g
外形尺寸：L147mm*W75mm*H25mm
包装尺寸：L152* W80* H30mm
连接端子：螺丝接线方式，接线端子口径7mm
接线方式：共阳极
输出电流：<32A
输出功率：5V:<160W, 24V:<768W

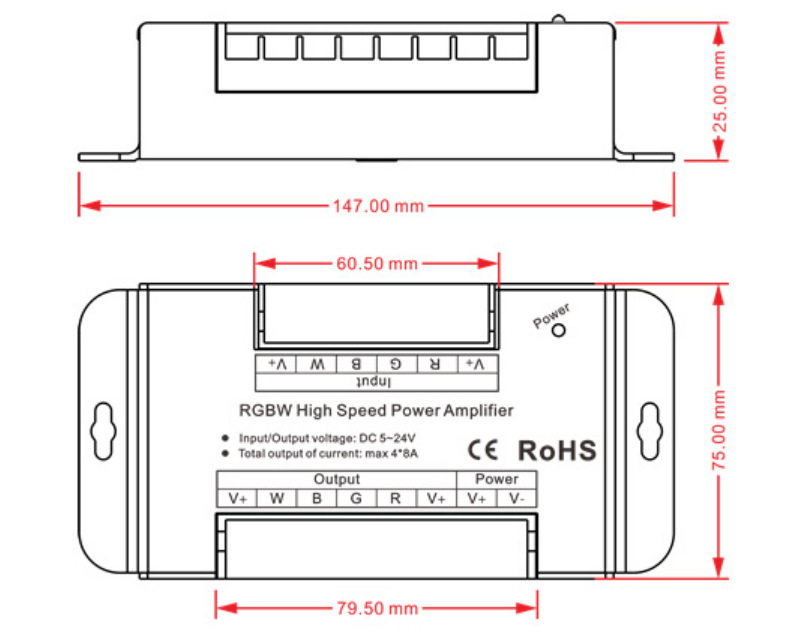

外形尺寸:

接口说明：

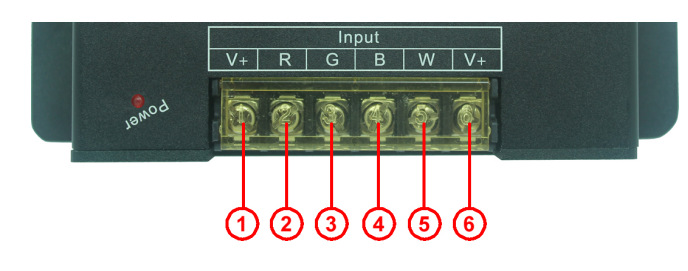

RGBW信号控制接口
     1：共阳极公共极
     2：R路输入信号负极
     3：G路输入信号负极
     4：B路输入信号负极
     5：W路输入信号负极
     6：共阳极公共极

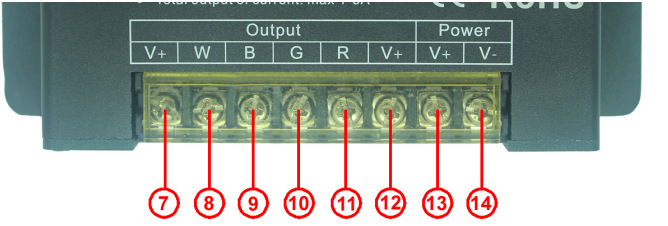

电源及负载输出接口：

7：负载输出共阳极公共极
8：W路负载输出负极
9：B路负载输出负极
10：G路负载输出负极
11：R路负载输出负极
12：负载输出共阳极公共极
13：供电输入电压正极
14：供电输入电压负极

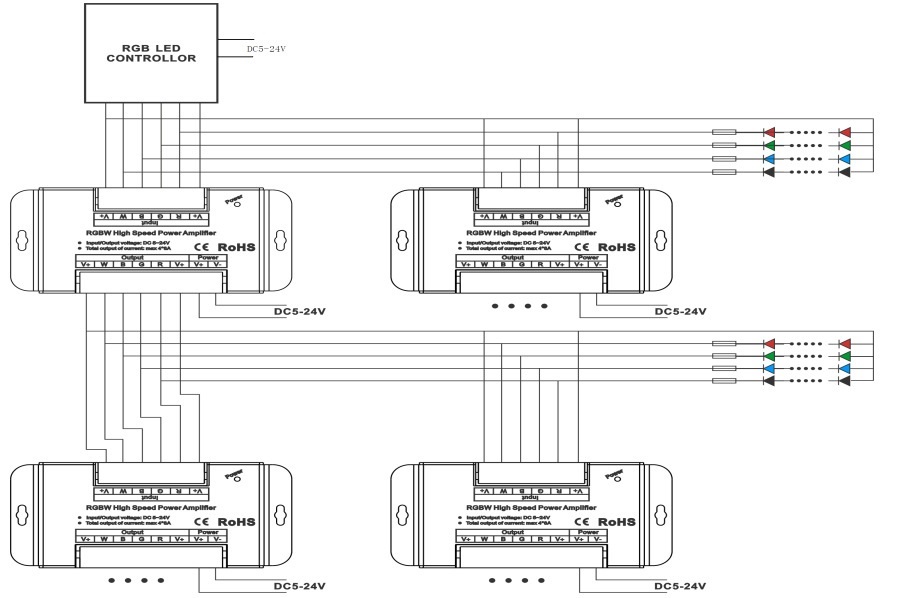

典型应用
